Inside Dimension

6900×3900×2600mm(L×W×H)

Outside Dimension

7000×5350×3300mm(L×W×H)

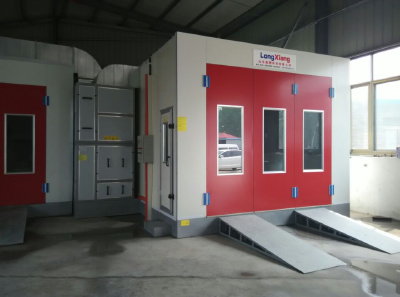

Main Door(W×H)

3 folds door , 3000×2500mm ,it is bending steel without cover frame.

This type is very strong and beautiful . Also equipped with Handle & Lock.

Personal Door

1fold ,650×1800mm(W×H). Equipped with Handle & Anti-Explosion Lock .

Wall Panels

-High quality double construction insulation EPS panel, thickness: 50mm.

-Galvanized steel roof panel .

Basement and Floor

- Galvanized steel assemble, Full metal foundation,  height is 300mm .

- Two rows flat steel Grilles (galvanized)

- Three rows metal non-slip Diamond plates (galvanized and painted.) .

- 2 pieces of Ramps, each size 520×2000mm (W×L), diamond plate construction.

Lighting System

-Ceiling lights:8 units×3pieces =24pieces ×36W.

-Side lights: 6 units × 2 pieces =12pieces ×36W .

Generator

Setting Type

-Side upper intake air, quadrate steel frame, coated steel ,inside rock-wool insulation.

-Electric damper actuates from the spraying to baking cycle.

Inlet Fan

2×3KW YDW double-intake centrifugal fans, total air capacity: 21000 m³ /h.

Exhaust Fan

1×4KW YDW double-intake centrifugal fans, total air capacity:12500m³ /h.

Heating System

-1set : RIELLO G10 diesel burner, heating productivity: 180000 Kcal/h,

-Adopt high efficient heat-resistant stainless steel as cycling heat exchanger.

4-6minutes (from20 to 60º C) under baking status, max baking temperature is 80° C.

Filter System

-The primary filter can capture granules larger than 10μm , filtering rate > 83%.

-Ceiling filter can capture granules bigger than 4μm, filtering rate> 98%.

-Floor filter( fiberglass paint-stop filter ),filtering rate > 70%.

Control System

Lighting switch, spraying , heat spraying , baking , temperature controller,

time setting, emergency stop , failure indicator, hour meter, thermostat .

Total Power

11.3KW (380V/ 220V ,50HZ/ 60HZ ,3 Phase )
